Plataformas articuladas diésel

El elevador articulado diésel está diseñado para ofrecer la máxima altura y alcance, con 47 metros de altura de trabajo para zonas elevadas difíciles. Accionado por un robusto motor diésely ofrece un rendimiento y una fiabilidad excepcionales en entornos difíciles.

La pluma articulada permite movimiento flexible alrededor de los obstáculos, garantizando un funcionamiento seguro y eficaz.

Ideal para tareas de construcción, mantenimiento e industriales a gran escala, este elevador combina un impresionante alcance con durabilidad y controles avanzados para enfrentarse a retos de gran altitud.

Experiencia y conocimientos

Las soluciones típicas de elevación y manipulación que Gradin ha diseñado y fabricado para diferentes aplicaciones incluyen:

Plataforma articulada diesel G-RZ47

47.5 m

230 kg/480 kg

Plataforma articulada diesel G-RZ40

40.1 m

230 kg/480 kg

Plataforma articulada diesel G-RZ32

32 m

230 kg/480 kg

Plataforma articulada diesel G-RZ28

28 m

230 kg

Plataforma articulada diesel G-RZ26

26.2 m

230 kg

Plataforma articulada diesel G-RZ22

22 m

230 kg

Plataforma articulada diesel G-RZ20

20.2 m

230 kg

Plataforma articulada diesel G-RZ18

18 m

230 kg

Plataforma articulada diesel G-RZ16

16.7 m

230 kg

Características

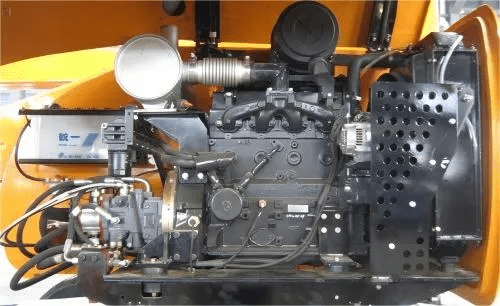

Los motores diésel ofrecen un rendimiento robusto, alta eficiencia de combustible y durabilidad para trabajos pesados de larga duración en entornos difíciles.

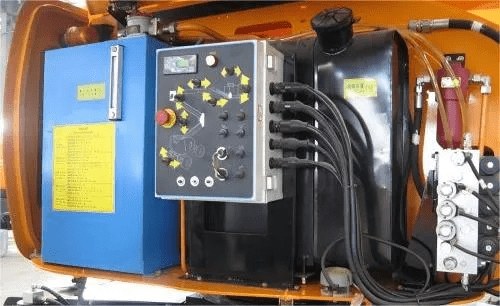

El uso de control por PLC y bus CAN simplifica el cableado y facilita el mantenimiento, mientras que los conectores metálicos de aviación con grado de protección IP65 garantizan la durabilidad y la resistencia al polvo y al agua.

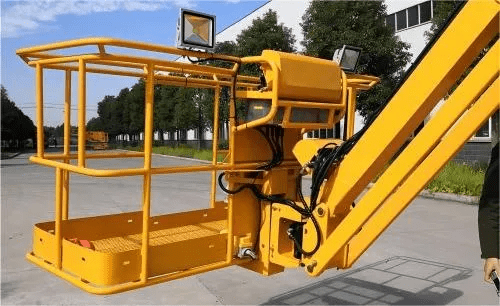

La función de nivelación automática de la plataforma, que garantiza que el ángulo de inclinación con respecto al plano horizontal no sea superior a 1,5°, proporciona una mayor seguridad, estabilidad y precisión durante el funcionamiento.

El panel de control de la plataforma es el mismo que el de tierra. El diseño de fácil manejo, teniendo en cuenta los factores de seguridad, garantiza un rendimiento de trabajo fiable.

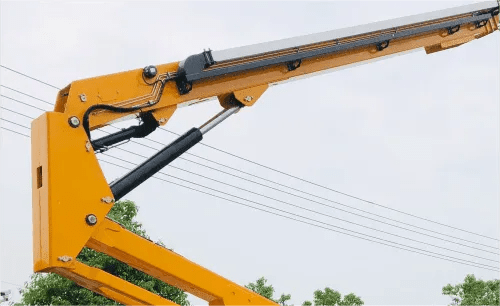

La pluma cuenta con protección contra el polvo y la arena en el cabezal de la pluma y en el vástago del pistón del cilindro, y está equipada con cadenas de arrastre de plástico marino de alta resistencia, lo que la hace adecuada para entornos de trabajo difíciles.

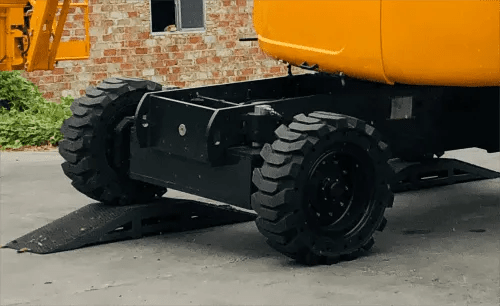

Los neumáticos están diseñados para ofrecer durabilidad y tracción, proporcionando un excelente rendimiento y estabilidad en terrenos accidentados e irregulares.

Especificaciones

Máx. Altura de trabajo	16,7 millones - 47,5 millones
Max. Altura plataforma	14,7m - 45,5m
Altura libre máxima	8,25m - 19,5m
Alcance horizontal	8,1m - 23m
Ⓐ Anchura de la plataforma	0,76m - 0,91m
Longitud de la plataforma	1,83m - 2,44m
Ⓒ Altura - estibado	2,47m - 3,17m
Longitud - estibado	6,72m - 14,7m
Ⓔ Anchura	2,28m - 5,1m
Distancia entre ejes	2,4m - 5,6m
Distancia al suelo - centro	0,4m - 0,43m

Máx. Capacidad de elevación	230 kg/480 kg
Número de ocupantes del andén	2/3
Rotación de la plataforma	±180°
Rotación del plato giratorio	355°/360° continuo
Velocidad de accionamiento - elevada	0,8 - 1,1 km/h
Velocidad de marcha - replegado	4,2 - 4,4 km/h
Gradeabilidad - estibado	40%
Radio de giro (interior)	1,87m - 7,6m
Radio de giro (exterior)	4,8m - 10m
Conducir y dirigir	4×4×2 / 4×4×4
Peso	7500kg - 26500kg
