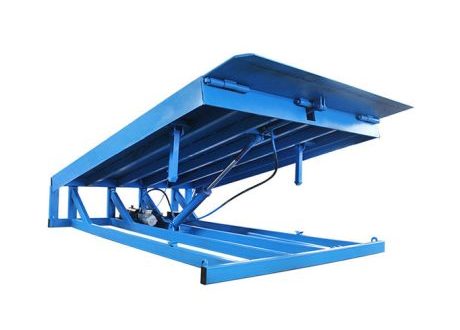

Rampe de chargement stationnaire
Haute résistance, connexion intégrale de l'essieu, station hydraulique modulaire

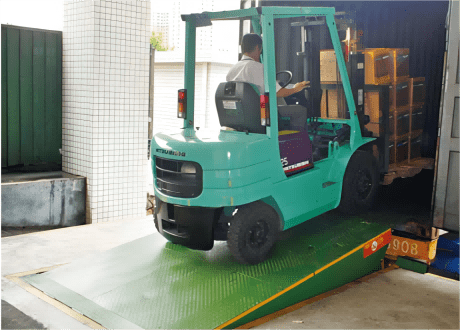

Un niveleur de quai est un équipement que l'on trouve couramment dans les quais de chargement ou les entrepôts. Il sert à combler l'écart entre un camion et le plancher du quai de chargement, ce qui permet aux chariots élévateurs et à d'autres équipements de se déplacer en douceur entre les deux surfaces pendant le chargement et le déchargement des marchandises. Ce réglage permet de créer une surface plane pour des opérations de chargement et de déchargement sûres et efficaces.
Modèles et spécifications
| Modèle | DCQG-6T | DCQG-8T | DCQG-10T | |||
| Taille de l'établi | 2000*2000mm | 2000*2500mm | 2000*2000mm | 2000*2500mm | 2000*2000mm | 2000*2500mm |
| Capacité de chargement | 6000KG | 6000KG | 8000KG | 8000KG | 10000KG | 10000KG |
| Inclinaison vers le haut | 400mm | 450mm | 400mm | 450mm | 400mm | 450mm |
| Inclinaison vers le bas | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
| Dimensions (L*L*H) | 2000*2000*600mm | 2000*2500*600mm | 2000*2000*600mm | 2000*2500*600mm | 2000*2000*600mm | 2000*2500*600mm |
| Poids total | 640KG | 720KG | 700KG | 800KG | 710KG | 830KG |
| Puissance | 1,1 kW | 1,1 kW | 1,1 kW | 1,1 kW | 1,1 kW | 1,1 kW |
| Tension nominale de l'alimentation | 380V | 380V | 380V | 380V | 380V | 380V |
Options personnalisées
Personnalisez vos ascenseurs
De taille spécifique, configuré, mobile, à cycle élevé ou automatisé - lorsque vous avez besoin d'un élévateur pour accomplir une fonction spécifique, nous disposons des matériaux, des composants et des techniques de conception pour produire une solution de levage unique pour votre application.
Structure et caractéristiques

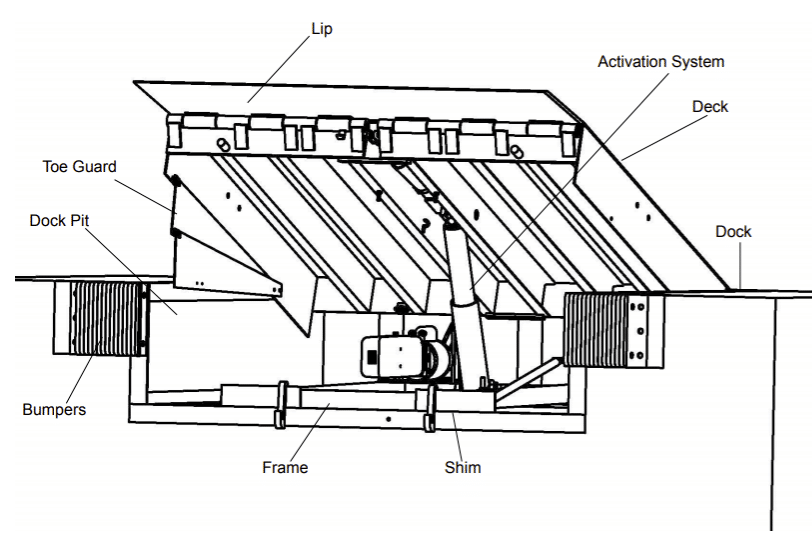

Structure
Système d'activation
Il s'agit du système conçu pour mettre le niveleur de quai en service. Les trois systèmes d'activation les plus courants sont le système mécanique, le système pneumatique et le système hydraulique.
Pare-chocs
Généralement fabriqués en caoutchouc, les pare-chocs sont utilisés pour empêcher la remorque de heurter et d'endommager le bâtiment, le niveleur de quai ou le dispositif de retenue du véhicule.
Pont
Le tablier, ou l'assemblage du tablier, est la partie de la structure du niveleur de quai sur laquelle le chariot élévateur à fourche passe. Les tabliers sont généralement dotés d'une surface antidérapante, telle qu'une plaque de roulement, qui assure la traction du chariot élévateur. À une extrémité du tablier se trouve une lèvre articulée. L'extrémité arrière du tablier, la plus éloignée du chariot, pivote.
Quai
Zone d'un bâtiment où les remorques chargent et/ou déchargent leur cargaison.
Niveau du quai
Le niveau vertical qui correspond à la surface du sol du bâtiment.
Fosse d'accostage
L'ouverture en retrait dans le sol en béton du quai accueille le niveleur de quai à fosse. Ils sont généralement doublés le long des bords par des cornières en acier de construction encastrées dans le béton.
Cadre
Également connu sous le nom de cadre. Il s'agit de la structure de soutien d'un niveleur de quai.
Lèvres
Également connue sous le nom d'assemblage de la lèvre, la lèvre est généralement fixée de manière pivotante à l'assemblage du pont. Elle pivote d'une position verticale stockée à une position reposant sur le plancher de la remorque. Les lèvres sont généralement dotées d'une plaque de roulement similaire à celle du plateau.
Shim
Les plaques d'acier qui peuvent être utilisées pour aider à mettre à niveau les niveleurs de quai montés sur fosse. Elles peuvent être placées sous la structure du cadre et soudées en place pour créer un chemin de charge structurel vers les fondations du bâtiment.
Caractéristiques
Entraînement entièrement hydraulique
Utilise un système d'entraînement hydraulique complet pour un fonctionnement pratique et des performances fiables, assurant un levage et un abaissement en douceur.
Connexion intégrale de l'essieu
La plaque à lèvres et la plate-forme sont reliées par des axes intégrés, ce qui renforce la résistance et la fiabilité et garantit un fonctionnement sans déformation pendant de longues périodes.
Sceaux importés
Incorpore des joints importés pour garantir une excellente étanchéité du système hydraulique, améliorant ainsi la stabilité et la durabilité.
Station hydraulique modulaire importée
Utilise une station hydraulique modulaire importée, offrant une étanchéité supérieure et une longue durée de vie, améliorant la fiabilité de l'équipement et l'efficacité de la maintenance.
Conception à haute résistance
La conception de la poutre en "U" à haute résistance permet de maintenir l'intégrité structurelle et la stabilité sous de lourdes charges pendant des périodes prolongées, ce qui garantit un environnement de travail sûr.
Conception antidérapante
La plate-forme est équipée de plaques d'acier antidérapantes pour améliorer la traction et la sécurité pendant le travail.
Caractéristiques de sécurité
Comprend des jupes latérales pour éviter les accidents par coincement des pieds, et des tiges de soutien pour assurer la sécurité du personnel d'entretien lorsqu'il pénètre à l'intérieur de la passerelle de chargement.
Documents sur les produits
| CAPACITÉ DE LEVAGE | |
|---|---|
| LARGEUR DE LA PLATE-FORME | 1 - 2 m |
| LONGUEUR DE LA PLATE-FORME | 1 - 3 m |
| DISTANCE DE DÉPLACEMENT | 1 - 3 m |
